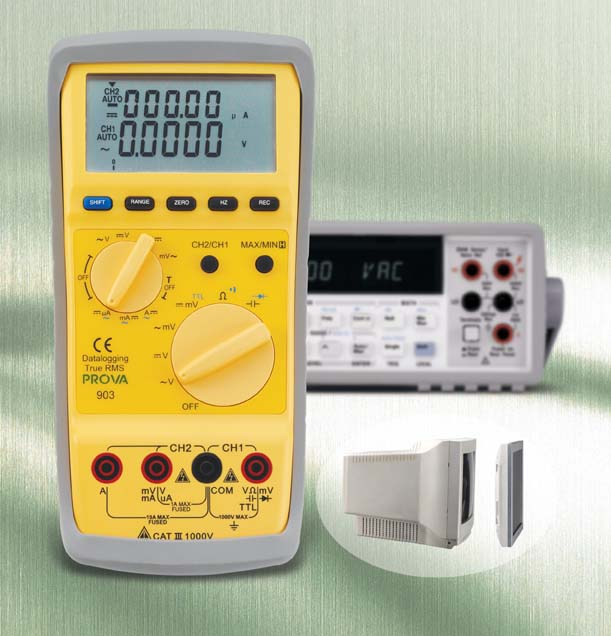

萬用電表PROVA-903參數： |
| 下方所列之準確度系針對單一信道(信道1 或信道 2). 當雙信道同時使用時, 有另外的規格. 詳細數據請參閱所附之雙信道規格表. 下表中的準確度亦涵括了歸零(相對)值. 其表達方式爲 ±% 讀值 ± 位數. |
|
|
直流電壓: (輸入阻抗: 10M) (過載保護交流電1000V)
范 圍 |
分辨率 |
準確度 |
60.000mV |
0.001mV |
±0.1%±5dgts1 |
600.00mV |
0.01mV |
±0.02%±3dgts |
6.0000V |
0.0001V |
±0.02%±3dgts |
60.000V |
0.001V |
±0.02%±3dgts |
600.00V |
0.01V |
±0.02%±3dgts |
1000.0V |
0.1V |
±0.04%±3dgts |
|
|
交流電壓: ACV 或 AC mV 準確度限定在 20Hz~200KHz 范圍的5%-100%, 真均方根值, 輸入阻抗10M , 過載保護交流電流 1000V. 準確度僅限于信道1.當雙信道量測同時進行, 有另外的準確度規格. 這部分請參閱雙信道規格表. |
|
|
范圍 (ACV) |
分辨率 |
準確度 (50/60Hz) |
準確度 (45Hz - 1KHz) |
準確度 (20Hz - 45Hz) |
準確度 (1KHz - 10KHz) |
60.000mV |
0.001mV |
±0.1%±20dgts |
±0.3%±20dgts |
±0.8%±25dgts |
±2%±20dgts |
600.00mV |
0.01mV |
±0.1%±20dgts |
±0.3%±20dgts |
±0.8%±25dgts |
±1%±20dgts |
6.0000V |
0.0001V |
±0.1%±20dgts |
±0.3%±20dgts |
±0.8%±25dgts |
±1%±20dgts |
60.000V |
0.001V |
±0.1%±20dgts |
±0.3%±20dgts |
±0.8%±25dgts |
±1%±20dgts |
600.00V |
0.01V |
±0.1%±20dgts |
±0.5%±20dgts |
±0.8%±25dgts |
±5%±20dgts |
1000.0V (0-400V) |
0.1V |
±0.1%±20dgts |
±2%±30dgts |
±0.8%±25dgts |
±2%±40dgts |
1000.0V (400-1000V) |
0.1V |
±0.1%±20dgts |
(45Hz - 400Hz) ±2%±30dgts |
±0.8%±25dgts |
Not Specified |
|
|
范圍 (ACV) |
分辨率 |
準確度(50/60Hz) |
準確度 (45Hz - 1KHz) |
準確度 (20Hz - 45Hz) |
| 60.000mV |
±2.5%±20dgts |
±4%±40dgts |
±4%±40dgts |
Not Specified |
600.00mV |
±2.5%±20dgts |
±2%±40dgts |
±2%±40dgts |
±2%±40dgts |
| 6.0000V |
±2.0%±20dgts |
±2%±40dgts |
±2%±40dgts |
±2%±40dgts |
| 60.000V |
±2.0%±20dgts |
±4%±40dgts |
Not Specified |
Not Specified |
| 600V (0-400V) |
Not Specified |
Not Specified |
Not Specified |
Not Specified |
| 600.00V (400-600V) |
Not Specified |
Not Specified |
Not Specified |
Not Specified |
| 1000.0V (0-400V) |
Not Specified |
Not Specified |
Not Specified |
Not Specified |
| 1000.0V (400-1000V) |
Not Specified |
Not Specified |
Not Specified |
Not Specified |
|
|
|
雙信道規格補充規格表(DC - 400Hz): 雙信道一同量測時, 下表中的準確度增加必須納入先前所列表中: |
|
|
| |
ACV(Ch2) |
DCV(Ch2) |
ACA(Ch2) |
DCA(Ch2) |
| ACV(Ch1) |
±1%±(V1-V2)200PPM(Ch1,Ch2) |
±0.5%±(V1-V2)*20PPM (Ch,Ch2) |
| ±0.1μA/V(μA,Ch2) |
| ±1μA/V (mA,Ch2) |
| ±0.2mA/V (A,Ch2) |
| ±2mV/A(mV,Ch1) |
| ±5mV/A(V,Ch1) |
|
±0.25%(Ch1,Ch2) |
| DCV(Ch1) |
±0.5%±(V1-V2 *20PPM(Ch1,Ch2) |
±0.25%(Ch1,Ch2) |
±0.25%(Ch1,Ch2) |
±0.25%(Ch1,Ch2) |
|
|
|
直流電流:(10A端由一 20安培,快速反應,高能量的保險絲保護,μA及 mA終端則以1安培,快速反應,高能量保險絲保護)
| 范 圍 |
分辨率 |
準確度 |
600.00μA |
0.01μA |
±0.2%±10dgts |
| 6000.0μA |
0.1μA |
±0.1%±10dgts |
| 60.000mA |
0.001mA |
±0.2%±10dgts |
| 600.00mA |
0.01mA |
±0.1%±10dgts |
| 1.0000A |
0.0001A |
±0.1%±10dgts |
| 10.000A1 |
0.001A |
±0.3%±10dgts |
|
|
|
交流電流:(準確度限定于單信道45Hz-20KHz的5%-100%,真均方根值,范圍內,10A端由一20安培,快速反應,高能量的保險絲保護,μA及mA終端則以1安培,快速反應,高能量保險絲保護) |
|
|
| 范 圍(ACA) |
分辨率 |
準確度 (50/60Hz) |
準確度(45Hz-1KHz) |
準確度 (20Hz-45Hz) |
準確度 (1KHz -10KHz) |
準確度 (10KHz - 20KHz) |
| 600.00μA |
0.01mA |
±0.3%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±2%±20dgts |
±1%±20dgts |
| 6000.0μA |
0.1mA |
±0.3%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±2%±20dgts |
±1%±20dgts |
| 60.000mA |
0.001mA |
±0.3%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±0.5%20dgts |
±1%±20dgts |
| 600.00mA |
0.01mA |
±0.3%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±0.5%20dgts |
±1%±20dgts |
| 1.0000A |
0.0001A |
±0.3%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±1.5%20dgts |
Not Specified |
| 10.000A1 |
0.001A |
±0.5%±20dgts |
±0.4%±20dgts |
±1%±20dgts |
±1.5%20dgts |
Not Specified |
電阻:(Ω) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 999.99Ω |
0.01Ω |
±0.15%±8dgts |
| 9.9999KΩ |
0.0001KΩ |
±0.09%±3dgts |
| 99.999KΩ |
0.001KΩ |
±0.09%±3dgts |
| 999.99KΩ |
0.01KΩ |
±0.09%±3dgts |
| 9.9999MΩ |
0.0001MΩ |
±0.2%±6dgts |
| 40.000MΩ |
0.001MΩ |
±1%±6dgts |
電容:( , 自動范圍) +
| 范圍 |
分辨率 |
準確度 |
| 60.00nF |
0.01nF |
±0.8%±5dgts |
| 600.0nF |
0.1n F |
±1.5%±5dgts |
| 6.000μF |
0.001μF |
±1.5 %±5dgts |
| 60.00μF |
0.01μF |
±2.0%±5dgts |
| 600.0μF |
0.1μF |
±3.5%±5dgts |
Continuity: ( , 開放電壓大約 3V) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
鳴叫器 |
| 999.99Ω |
0.01Ω |
< 40Ω (大約) |
Diode Test: (開放電壓大約 3V) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
短路電流 |
| 3.0000V |
0.0001V |
0.8 mA typical |
頻率: (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 1Hz - 200KHz (正弦波) |
0.0001Hz -100Hz |
±0.02%±4dgts |
| 1Hz -2MHz (TTL) |
0.0001Hz - 0.0001MHz |
±0.005%±4dgts |
波寬: (%, TTL, 1Hz - 600KHz) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 0.001% - 9.999% |
0.001% |
±30d/KHz±30dgts |
| 10.00% - 100.00% |
0.01% |
±3d/KHz±3dgts |
一般規格
| 電池: |
9V |
| 顯示: |
5 + 5 位 LCD 帶模擬線圖 |
| 范圍選擇: |
自動 及 手動 |
| 過載警示: |
OL |
| 消耗電流: |
6 mA (大約) |
| 電壓不足警示 |
 |
| 工作溫度: |
10 C to 50 C |
| 工作濕度: |
小于 85% (相對濕度) |
| 高度: |
up to 2000M |
| 儲存溫度: |
-20 C to 60 C |
| 儲存濕度: |
小于 75% (相對濕度) |
| 尺寸 (長寬高): |
207mm(L) x 101mm (W) x 47mm (H)8.15" (L) x 4" (W) x 1.85" (H) |
| 重量: |
430克 / 15.2盎司 (含電池) |
| 配件: |
| 說明書 x 1 |
| 9V 電池 x 1 |
| RS-232C 轉接器 |
|
| 雙信道DMM: |
| 臺灣專利:178436 |
| 大陸專利:ZL 99 2 48711.0 |
| 美國專利:6,271,654 |
|
|
|
|
